Ein- und Rückspeiseeinheiten und Active-Infeed-Converter
COMBIVERT R6 / H6-AIC / F5-AIC
In elektrischen Maschinen treten motorische und generatorische Prozesse auf, die verwendet werden, um einen definierten Ablauf der Maschine zu gewährleisten. Die generatorische Energie wird häufig durch Bremswiderstände verheizt. Mit den KEB Ein- und Rückspeisesystemen sind energetisch optimierte Lösungen verfügbar, die für den Energieausgleich innerhalb eines Systems oder die direkte Rückspeisung überschüssiger Energie ins versorgende Netz möglich machen.
SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!
Nutzen Sie dafür einfach unser Kontaktformular.
Jetzt Kontakt aufnehmen
COMBIVERT R6
Einspeiseeinheiten / Rückspeiseeinheiten
Erfahren Sie hier direkt mehr zu den technischen Daten
der Ein- und Rückspeiseeinheiten COMBIVERT R6
COMBIVERT H6-AIC
ACTIVE-INFEED-CONVERTER
Erfahren Sie hier direkt mehr zu den technischen Daten
der Active-Infeed-Converter COMBIVERT H6-AIC
COMBIVERT F5-AIC
ACTIVE-INFEED-CONVERTER
Erfahren Sie hier direkt mehr zu den technischen Daten
der Active-Infeed-Converter COMBIVERT F5-AIC
COMBIVERT R6
Ein- und Rückspeiseeinheiten
Bei der R6 handelt es sich um eine kompakte und kostengünstige Ein- und Rückspeiseeinheit für industrielle Anforderungen. Durch die netzgeführte Technik wird DC-seitig eine ungeregelte, netzabhängige Gleichspannung bereitgestellt.
Highlights
- Kompakte und kostengünstige Lösung zur zentralen Versorgung und um generatorische Energie abzubauen
- Netzgeführte Ein- und Rückspeiseeinheit
- Kann zur DC-Versorgung mehrerer Drives verwendet werden
- Hohe Überlast und Rückspeisung im Dauerbetrieb
- Kombinierbar mit Oberschwingungsfiltern für gute Netzqualität und verringerte Blindleistung
- Verzicht auf Bremswiderstände verringert die Brandgefahr
- Parallelbetrieb mehrerer Einheiten möglich
- Verwendung auch mit Geräten anderer Hersteller
Technische Daten
| Gerätevarianten COMBIVERT R6 | 3-phasig 230 V | 3-phasig 400 / 480 V |
|---|---|---|
| Rückspeiseleistung | 10 kVA … 70 kVA | 18 kVA … 934 kVA |
| Nennströme (DC) | 32 A … 3 x 80 A | 32 A … 3 x 590 A |
| Spitzenströme (60 s) | … 2 x In | … 2 x In |
Status Produktlebenszyklus
Dokumentation

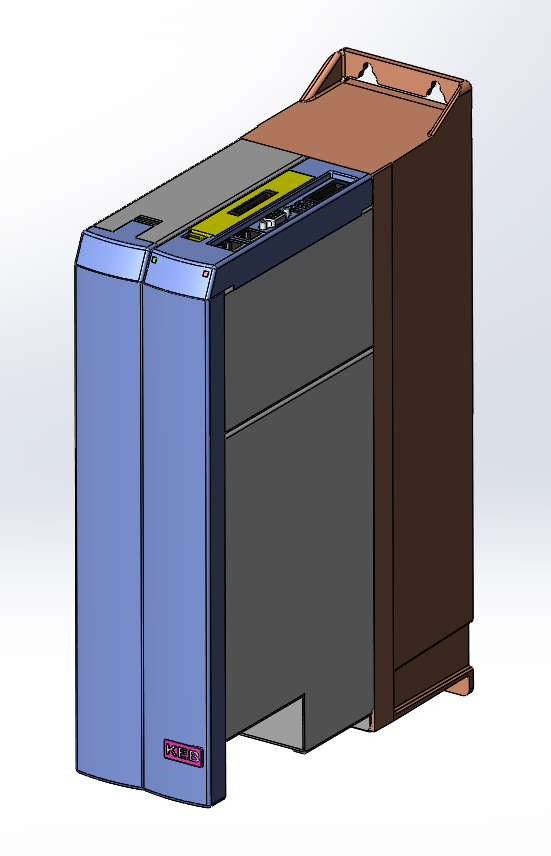

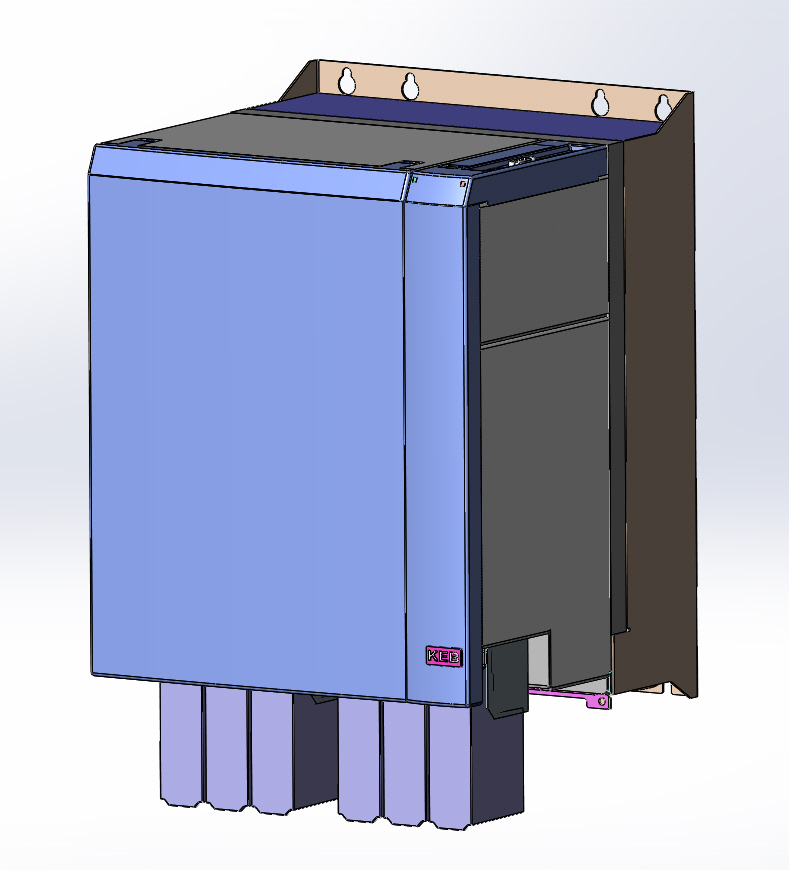

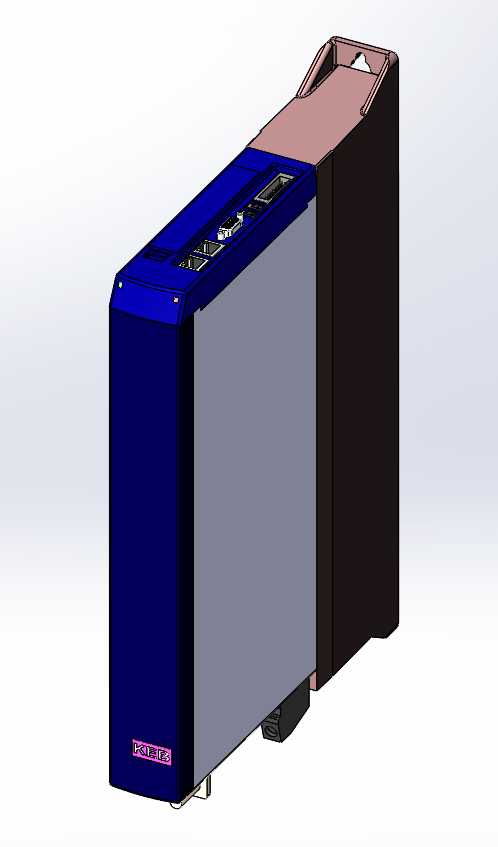

COMBIVERT H6-AIC
ACTIVE-INFEED-CONVERTER
Der COMBIVERT H6-AIC sorgt für sinusförmige Netzeinspeisung und Netzrückspeisung mit „PFC“ Powerfaktorkorrektur und dient als Spannungshochsetzsteller. Der Einsatz erfolgt in Applikationen mit temporärer oder kontinuierlicher Netzversorgung, wenn Rückspeisung, sowie wenn eine stabilisierte regelbare Zwischenkreisspannung benötigt wird. Durch die hochgesetzte DC-Zwischenkreisspannung ergibt sich ein erweiterter Drehzahlbereich und damit mehr Drehmoment im Feldschwächebereich.
Highlights
- Zentrale Einspeisung und Rückspeisung für das H6 Multiachssystem
- Sinusförmige Ein- und Rückspeisung mit Blindleistungskompensation
- Leistungsfakturkorrektur (PFC) und cos φ Regelung
- Hochwertige Filtersysteme mit Gleichtaktunterdrückung
- Stabilisierte, geregelte DC-Spannung
- Hochsetzstellerfunktion und Zwischenkreisstabilisierung für bessere Motorenauslastung → erweiterter Drehzahlbereich und mehr Drehmoment im Feldschwächebereich
Technische Daten
| Gerätevarianten COMBIVERT H6-AIC | 3-phasig 400 V | |
|---|---|---|
| Leistung | 11 kVA … 173 kVA | |
| Nennströme (DC) | 16,5 A … 250 A | |
| Spitzenströme (60 s) | … 2 x In |
Status Produktlebenszyklus
Dokumenation
COMBIVERT F5-AIC
ACTIVE-INFEED-CONVERTER
Der COMBIVERT F5-AIC sorgt für sinusförmige Netzeinspeisung und Netzrückspeisung mit „PFC“ Powerfaktorkorrektur und dient als Spannungshochsetzsteller. Der Einsatz erfolgt in Applikationen mit temporärer oder kontinuierlicher Netzversorgung, wenn Rückspeisung, sowie wenn eine stabilisierte regelbare Zwischenkreisspannung benötigt wird. Durch die hochgesetzte DC-Zwischenkreisspannung ergibt sich ein erweiterter Drehzahlbereich und mehr Drehmoment im Feldschwächebereich.
Highlights
- Zentrale Einspeisung und Rückspeisung für universelle Anwendungen
- Sinusförmige Ein- und Rückspeisung mit Blindleistungskompensation
- Leistungsfaktorkorrektur (PFC) und cos φ Regelung
- Hochwertige Filtersysteme mit Gleichtaktunterdrückung
- Stabilisierte, geregelte DC-Spannung
- Hochsetzstellerfunktion und Zwischenkreisstabilisierung für bessere Motorenauslastung → erweiterter Drehzahlbereichund mehr Drehmoment im Feldschwächebereich
- Verwendung auch mit Geräten anderer Hersteller
Technische Daten
| Gerätevariante COMBIVERT F5-AIC | 3-phasig 400 V | |
|---|---|---|
| Eingangsleistung | 11 kVA … 1005 kVA | |
| Nennströme (DC) | 16,5 A … 1.450 A | |
| Spitzenströme (30 s) | … 1,8 x In |
Status Produktlebenszyklus
Dokumentation
Technologie
Energierückspeisung
Statt die Energie zu verheizen, diese nutzbar machen – mit Ein- und Rückspeisesystemen aus unserem Portfolio optimieren Maschinen- und Anlagenbauer bereits in der Konzeption die Neumaschinen oder schaffen einen zweiten Nutzungsabschnitt für bestehende Anlagen im Retrofit.
EtherCat
EtherCAT ist einer der weltweiten Feldbusstandards und geeignet für alle Applikationen. Die Feldbus-Kommunikation inklusive der Sicherheitstechnik vereint Performance sowie universelle Verfügbarkeit – und überzeugt durch seine große Marktakzeptanz. Kostengünstig und leicht zu implementieren, steht EtherCAT für schnellste Industrial Ethernet Technologie. Die Kommunikationsprofile CoE (CAN over EtherCAT) und EoE (Ethernet over EtherCAT) sowie das CiA402-Antriebsprofil (IEC 61800-7) sind integriert. Und auch Functional Safety stellt einen integralen Bestandteil via FSoE (FailSafe over EtherCAT) dar.
Profinet
Das Antriebsprofil nach CiA402 bietet eine standardisierte Plattform für die Drive Controller basierte Automation. Dies geschieht mittels der im Profil spezifizierten Modes of Operation, insbesondere auch durch den Profile Position Mode. Die daraus resultierende Entlastung der SPS und Kostenoptimierung bei direktem unverzögertem Durchgriff auf die Applikation ermöglichen wirtschaftliche und hochwertige Applikationslösungen – vereinheitlicht und herstellerunabhängig.
In diesen Anwendungsbereichen im Einsatz
Intralogistik
Ob Lagerlogistik oder Krane: Im Bereich Material Handling sind Geschwindigkeit und Flexibilität gefragt. Hier sorgt KEB für den reibungslosen Waren- und Materialfluss.
Windenergie
Zertifizierte Pitch- und Yaw-Lösungen sorgen dafür, dass der Wind immer aus der richtigen Richtung kommt. Weltweit wurden bislang über 40.000 Windturbinen von KEB ausgestattet.
