Frequenzumrichter

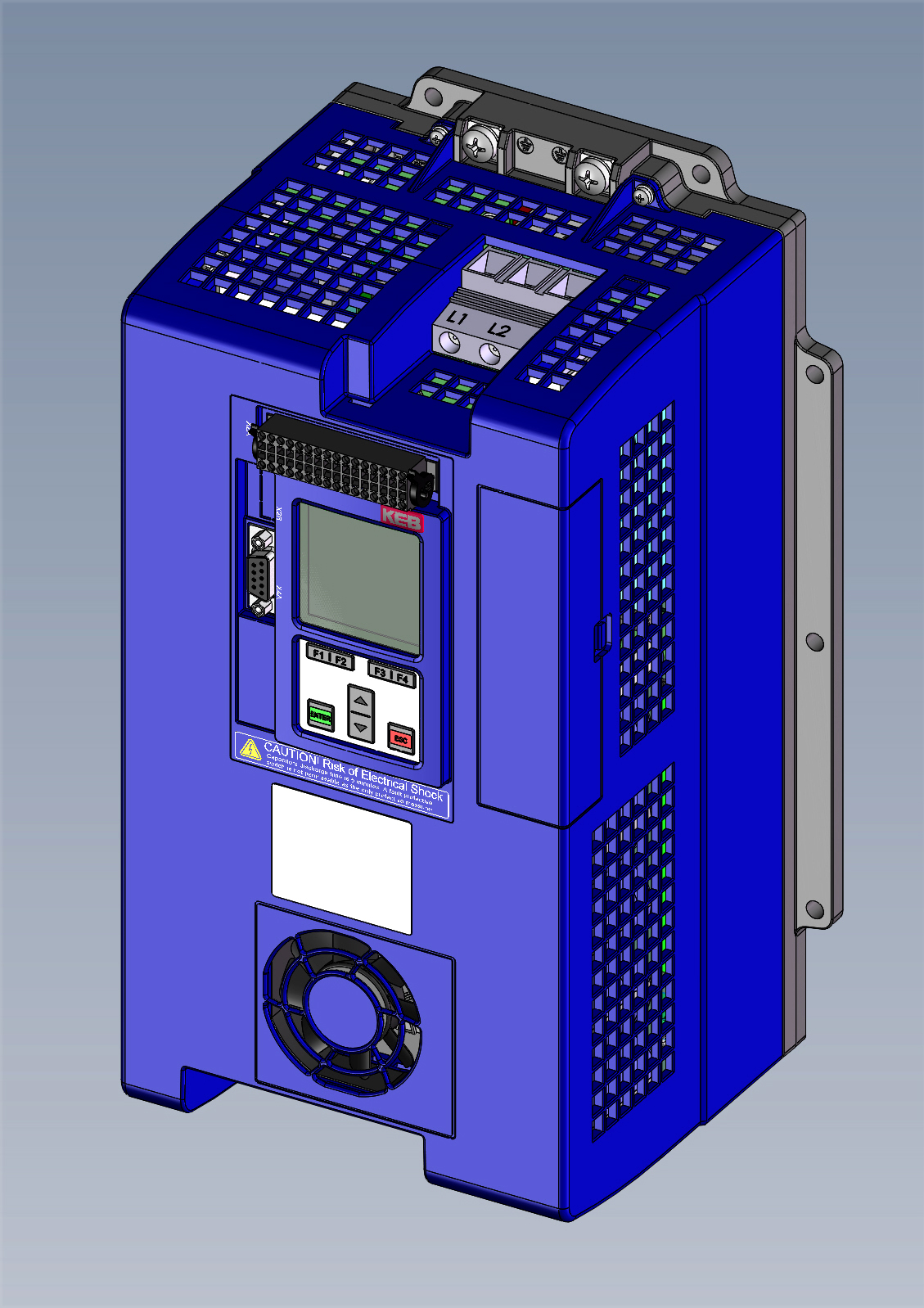

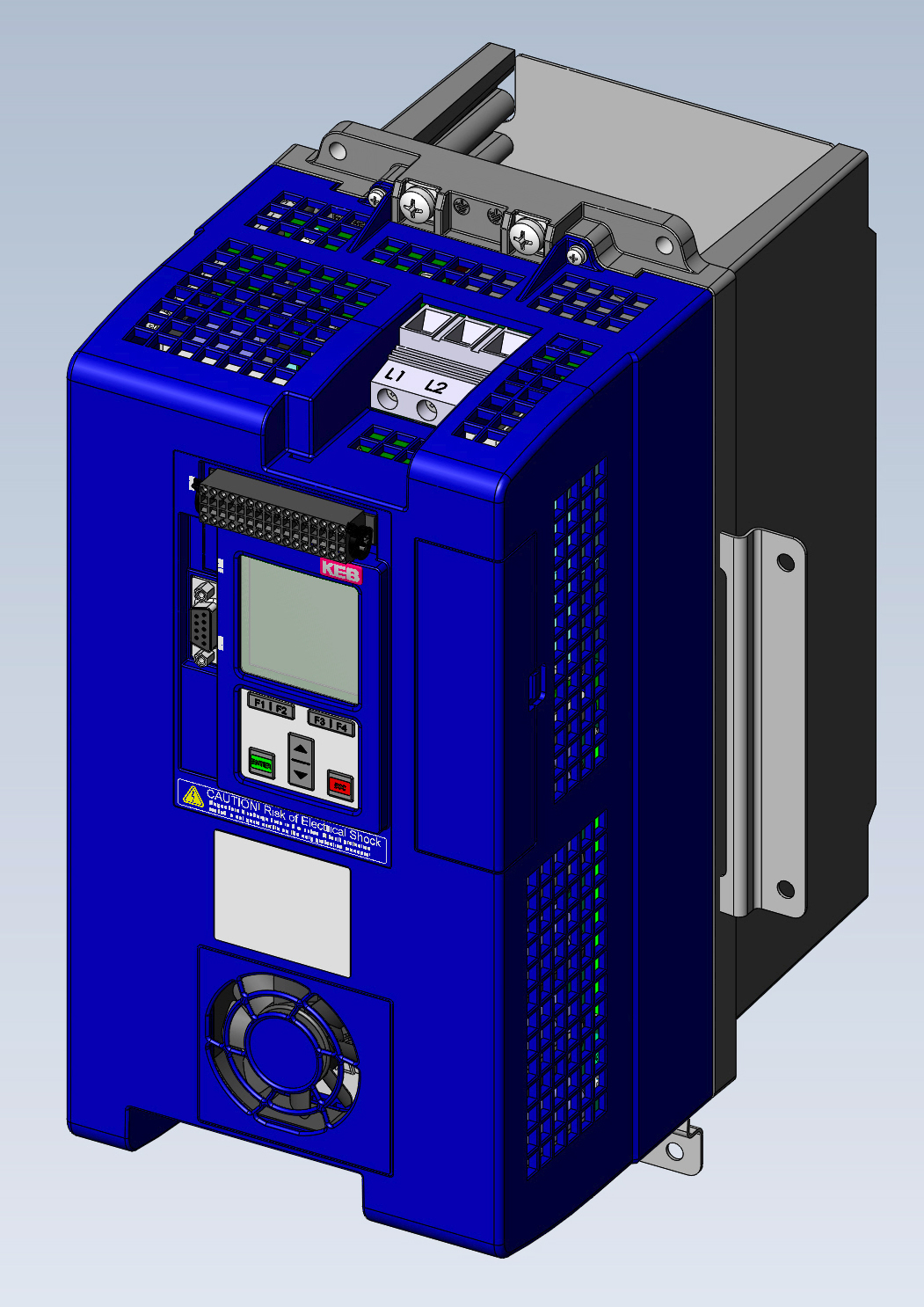

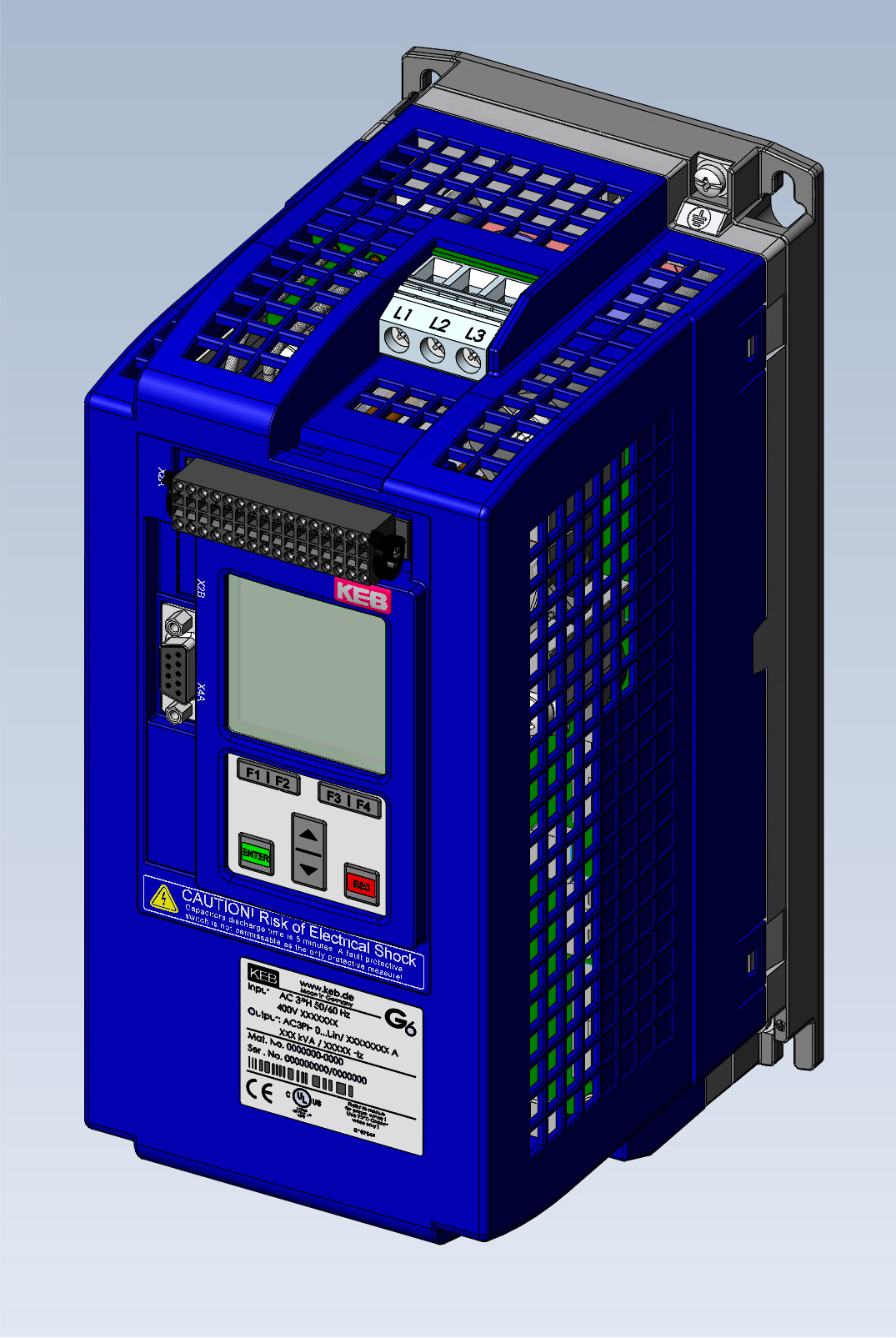

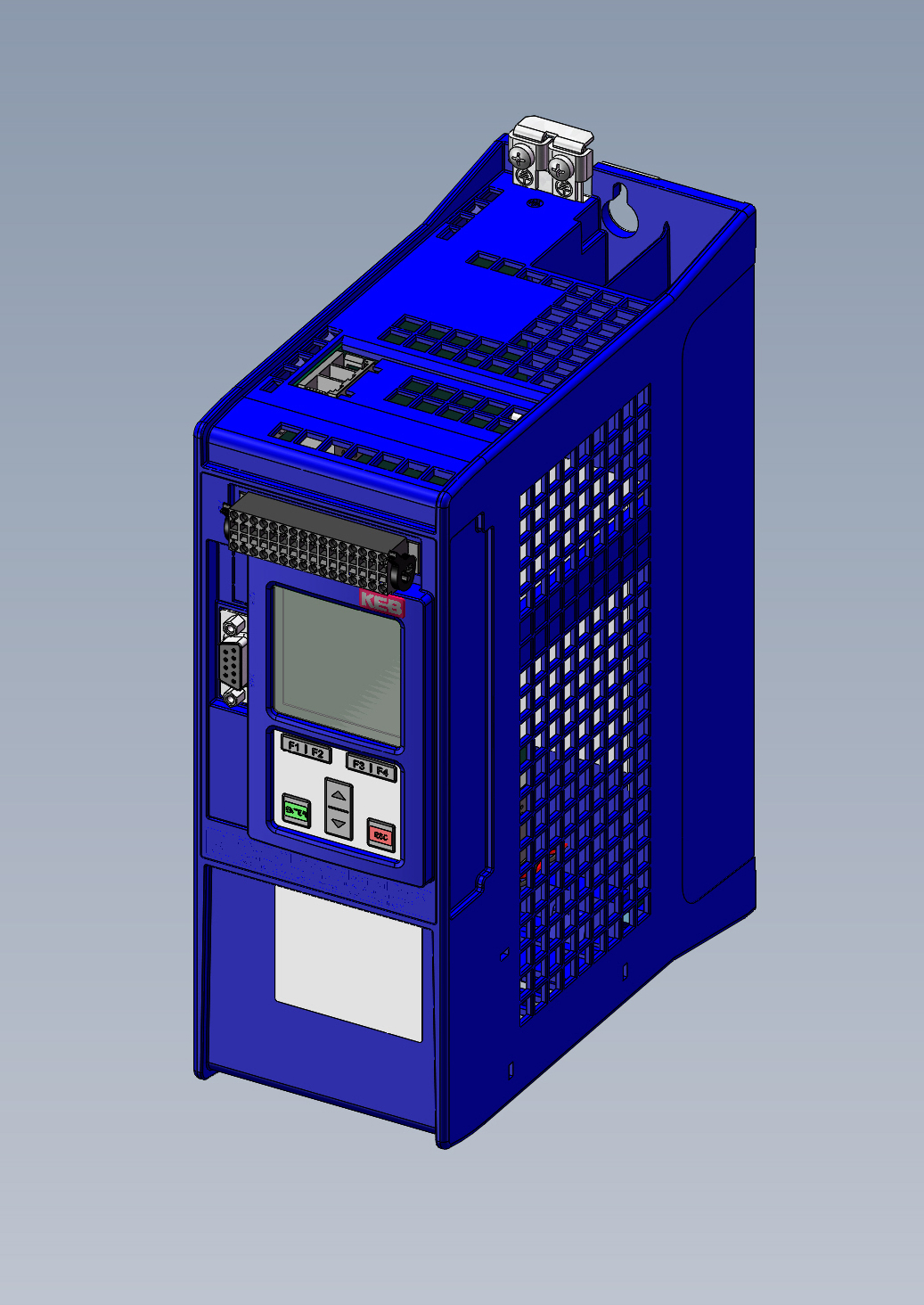

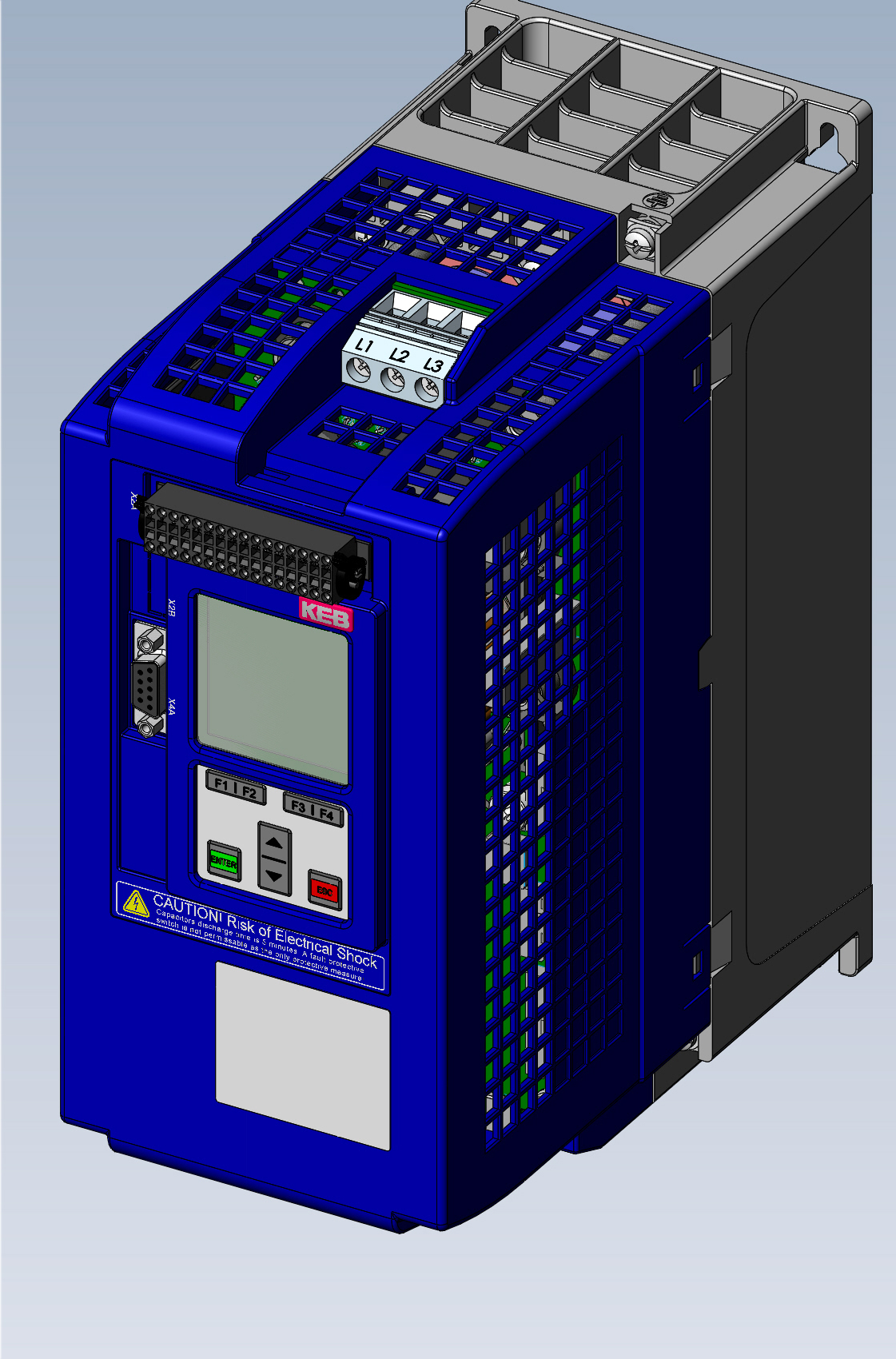

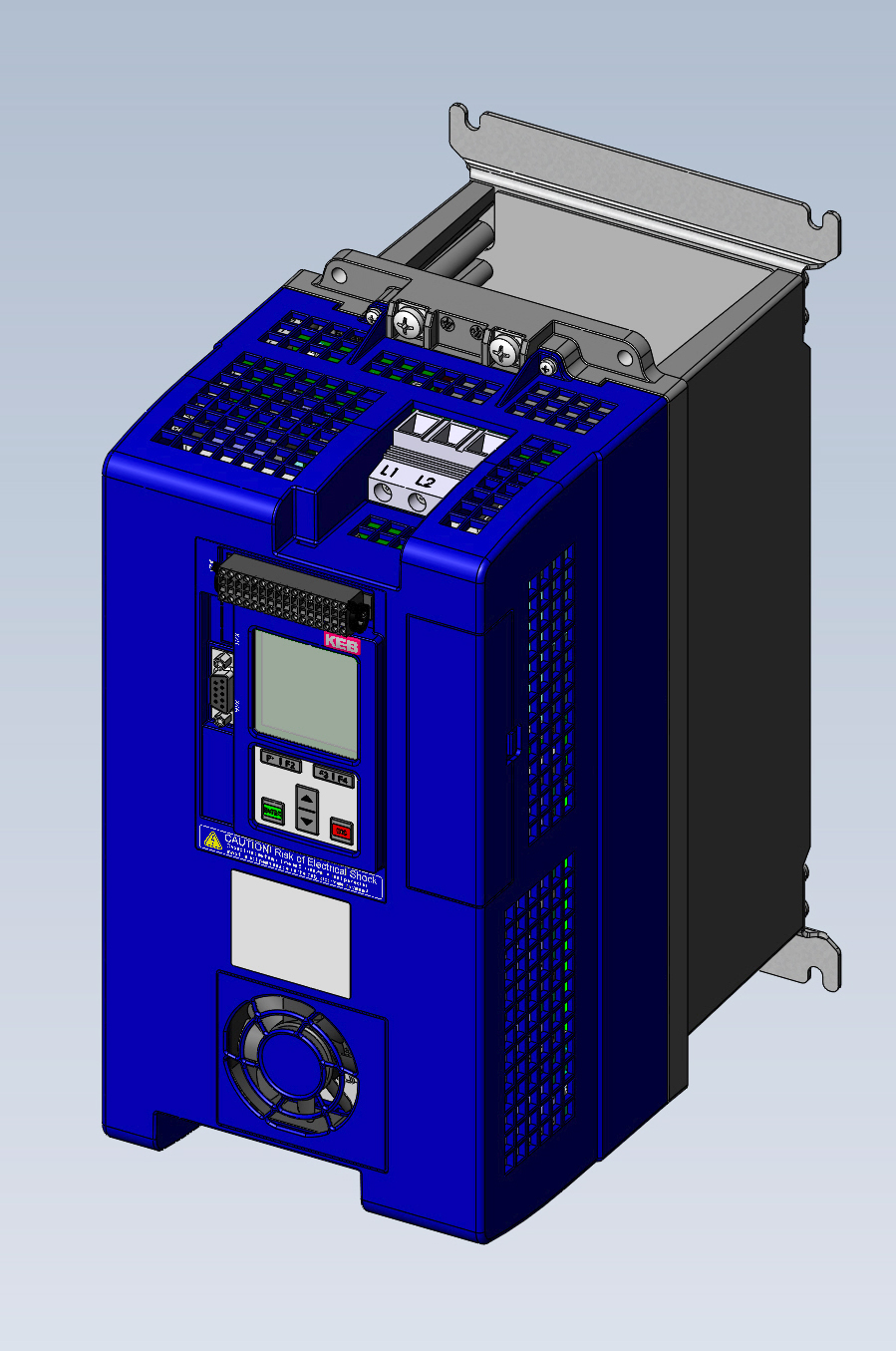

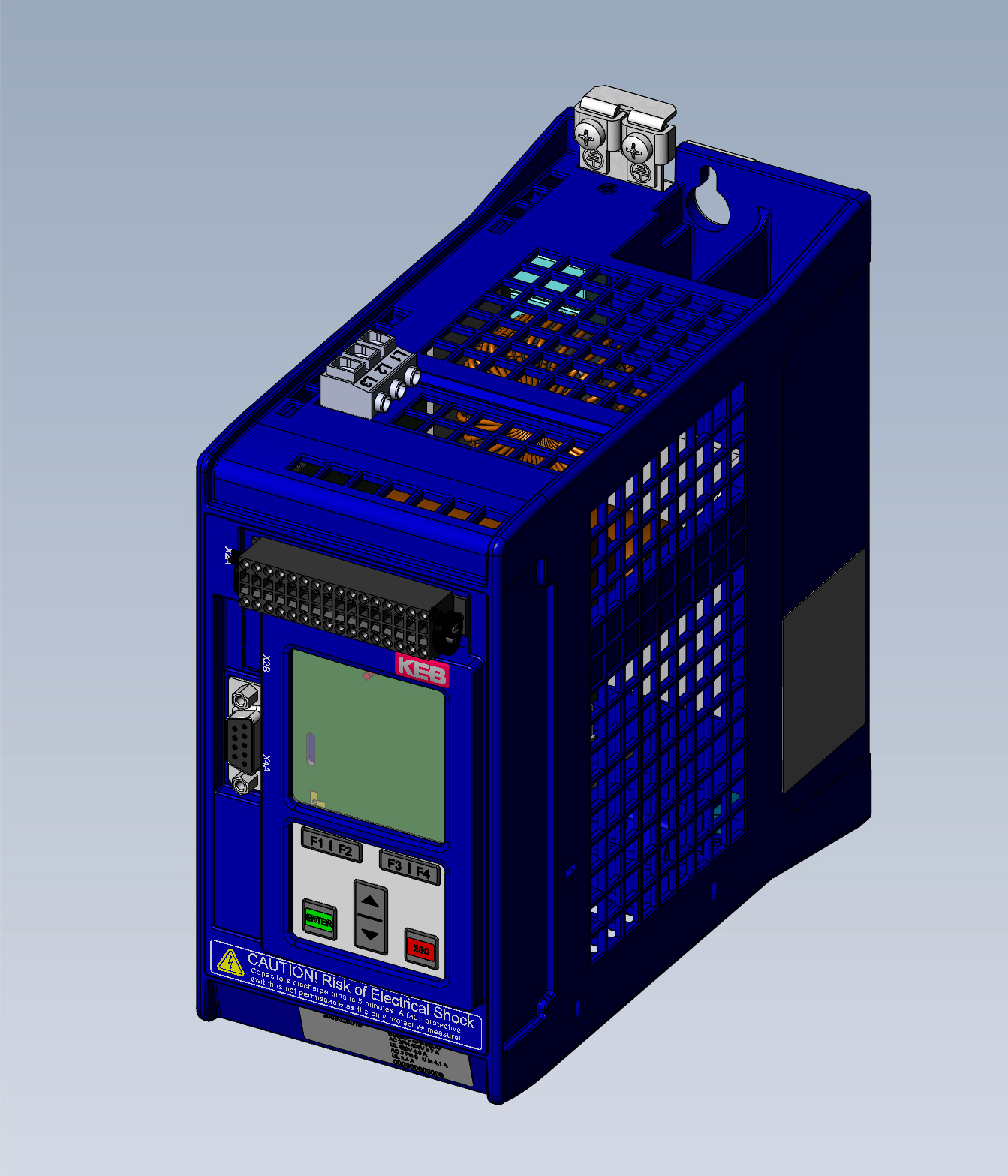

COMBIVERT G6
Der COMBIVERT G6 ist ein Frequenzumrichter für gesteuerte Anwendungen im Leistungsbereich von 0,75 kW bis 30 kW. Egal ob asynchroner Drehstrommotor oder synchroner Servomotor: Der G6 regelt das – ganz ohne Rückführung. Die modulare Antriebsplattform und die Durchgängigkeit sorgen für eine einheitliche Basis über die komplette Serie. Zusätzlich bietet der COMBIVERT G6 ein auf gesteuerte Anwendungen abgestimmtes Kommunikations- und Sicherheitskonzept, das den Ansprüchen an moderne Frequenzumrichter gerecht wird.
Highlights
- Funktionale Durchgängigkeit über gesamten Leistungsbereich
- Klassischer gesteuerter U/f-Betrieb und geregelter Betrieb ohne Geberrückführung
- Für den geregelten Betrieb von Asynchron- und Synchronmotoren
- Mit unterschiedlichen Feldbussen erhältlich
- Integrierte Sicherheitstechnik und Netzfilter
- In einer großen Bandbreite von Applikationen einsetzbar
SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!
Nutzen Sie dafür einfach unser Kontaktformular.
Jetzt Kontakt aufnehmenTECHNISCHE DATEN
| Gerätevarianten | 1-phasig 230 V | 3-phasig 400 V |
|---|---|---|
| Leistungsbereich | 0,75 kW und 1,5 kW | 0,75 kW … 30 kW |
| Nennströme | 4 A und 7 A | 2,6 A … 60 A |
| Spitzenströme (60 s) | … 1,8 x In | … 1,8 x In |
| Ansteuerung | Analog/Digital oder Buskommunikation | |
|---|---|---|
| Buskommunikation | CANopen, IO-Link, EtherCAT oder VARAN | |
| Parametrierschnittstellen | Diagnose RS485/232 | |
| Parametrierschnittstellen | Optional integriert | |
| Funktionale Sicherheit | STO optional mit „SSM mit Pegel f=0Hz“ |
| Softwarefeatures | ||
|---|---|---|
| U/f-Funktionalitäten | ||
| Geregelter Betrieb ohne Geber Asynchron-/Synchronmaschine | ||
| Bremsenhandling | ||
| DC-Bremsung | ||
| Kundenparametergruppe | ||
| Acht Parametersätze, umschaltbar | ||
| PID-Regler | ||
| Power-Off-Funktion | ||
| u.v.m. |
Status Produktlebenszyklus
Technologie
GEBERLOSE REGELUNG (SCL/ASCL/ASiCL)
Geberlos geregelt fahren und höchste Dynamik gewährleisten – ohne Drehzahleinbrüche bei Lastschwankungen: Die geberlosen KEB Regelverfahren ASCL (Asynchronous Sensorless Closed Loop) und SCL (Sensorless Closed Loop) machen es möglich, unabhängig davon, ob es um Asynchron-, Synchron-, Synchron-Reluktanz- oder IPM-Motoren geht. Mit ASiCL (Asynchronous single current closed loop) stellt KEB darüber hinaus eine ergänzende Lösung bereit, die auch im niedrigen Drehzahlbereich eine sehr gute Wellenperformance mit hohem Drehmoment gewährleistet. Bei untergeordneten Positionieraufgaben erledigt das Motormodell auch die Positionierung.
EtherCat
EtherCAT ist einer der weltweiten Feldbusstandards und geeignet für alle Applikationen. Die Feldbus-Kommunikation inklusive der Sicherheitstechnik vereint Performance sowie universelle Verfügbarkeit – und überzeugt durch seine große Marktakzeptanz. Kostengünstig und leicht zu implementieren, steht EtherCAT für schnellste Industrial Ethernet Technologie. Die Kommunikationsprofile CoE (CAN over EtherCAT) und EoE (Ethernet over EtherCAT) sowie das CiA402-Antriebsprofil (IEC 61800-7) sind integriert. Und auch Functional Safety stellt einen integralen Bestandteil via FSoE (FailSafe over EtherCAT) dar.
Varan-Bus
Die Anforderungen in der Spritzgießtechnik setzen in vielen Fällen ein leistungsstarkes Echtzeit-Ethernet voraus. Dafür eignet sich das VARAN-Bussystem, das sich preisgünstig und einfach implementieren lässt. Ein kurzer VARAN-Daten-Frame sorgt für die stetige Prüfung der Daten auf ihre Gültigkeit. Mit dem Ethernet lassen sich Anlagen und Maschinen in Echtzeit verbinden. VARAN ermöglicht eine große Flexibilität und stellt eine hohe Verfügbarkeit sicher – beste Voraussetzungen für den Einsatz in der Kunststoffbranche. Neben VARAN bieten die F6- und S6 Drive Controller auch weitere gängige Bussysteme wie EtherCAT, PROFINET oder POWERLINK an.
FUNKTIONALE SICHERHEIT
Elektrische Maschinen und Anlagen unterliegen immer höheren Sicherheitsanforderungen. Vereinfachen Sie Ihr Safety-Konzept mit integrierten Sicherheitsfunktionen der KEB Drive Controller. Die Überwachung von Drehzahlen, Positionen und diverser weiterer Funktionen erfolgt direkt in der Antriebselektronik. Die KEB Sicherheitssteuerung integriert die Anforderungen der Sicherheitstechnik in die funktionale Steuerungsumgebung. Die sichere Kommunikation zur Steuerungsebene bedient als weit verbreitete und etablierte Lösung FSOE (Fail Safe over EtherCAT) – alternativ dazu ist die Kommunikation über ProfiSafe verfügbar. Zusätzlich oder an Stelle eines sicheren Feldbussystems lassen sich einzelne Sicherheitsfunktionen vereinfacht auch über digitale Eingänge schalten. Mit der Zertifizierung von geberlosen Sicherheitsfunktionen sind drehzahlbehaftete Funktionen teilweise auch ohne Gebersystem realisierbar.
In diesen Anwendungsbereichen im Einsatz
Intralogistik
Ob Lagerlogistik oder Krane: Im Bereich Material Handling sind Geschwindigkeit und Flexibilität gefragt. Hier sorgt KEB für den reibungslosen Waren- und Materialfluss.
Holzbearbeitungsmaschinen
Von der Steuerung mit zahlreichen Softwarefeatures, über die Verarbeitung von jeglichen Maschinenprozessdaten und den Antriebsumrichter bis zum Motor mit Getriebe und Bremse ist KEB der leistungsstarke Partner bei der Holzbearbeitung.
Verpackungsmaschinen und Nahrungsmitteltechnik
Die Verarbeitung von Lebensmitteln und Verpackungsaufgaben setzt KEB mit robusten Komponenten um, die für den Einsatz unter rauen Umgebungsbedingungen geeignet sind.
Kunststofftechnik
Für die Extrusions- und Spritzgießtechnik bieten wir Hard- und Softwarelösungen aus einer Hand, die eine hohe Verfügbarkeit und Drehmomentgenauigkeit sicherstellen.
