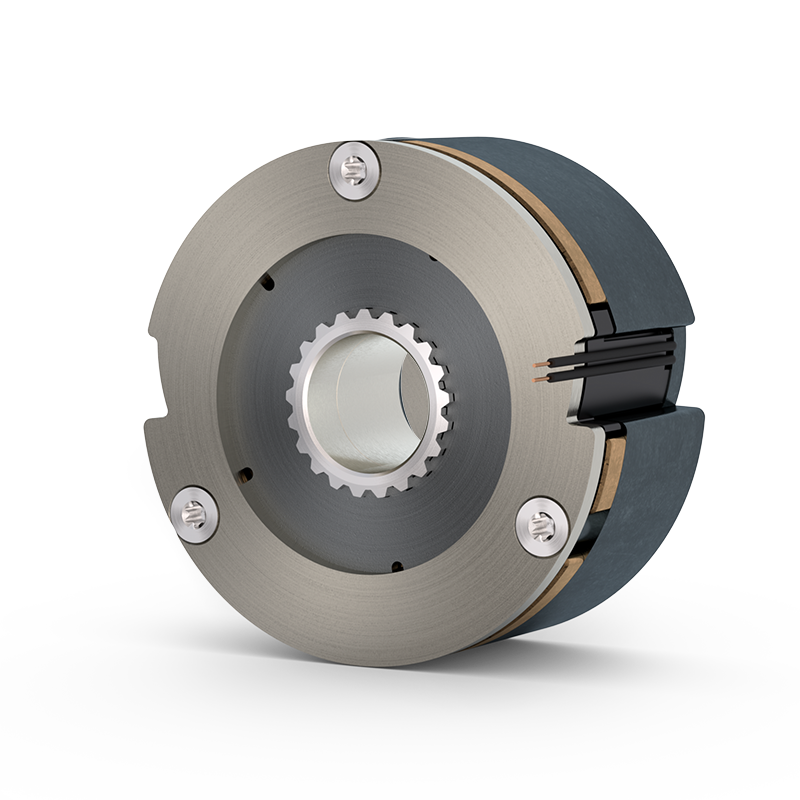

High-Performance Haltebremse
COMBISTOP S1
Die neue S1 High-Performance Haltebremse besticht durch ein neuartiges patentiertes Reibsystem. Hierdurch erhält man ein wesentlich höheres Bremsmoment gegenüber konventionellen Federkraftbremsen. Insbesondere ist dies für Servoanwendungen mit erhöhten Sicherheitsanforderungen geeignet. Durch das Plug&Play-System ist diese Baureihe zudem einfach zu montieren.
Der Drehmomentbereich der High Performance Haltebremse liegt bei 0,25 Nm bis 60 Nm.
Highlights
- 9 Baugrößen
- Hohe zulässige Notstopp-Reibenergie
- Stabiles Bremsmoment
- Hohe Temperaturbeständigkeit
- Anbaufertig eingestellter Luftspalt
- Einsatz als Haltebremse mit Notstoppfunktion
- Integrierte Kabelschlitze
- Bis ISO-Klasse H nach VDE 0580
- Standardspannung 24V
SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!
Nutzen Sie dafür einfach unser Kontaktformular.
Jetzt Kontakt aufnehmenOptionen
Um die COMBISTOP S1 und somit das Bremsmoment gegen austretendes Öl aus angrenzenden Lagern zu schützen, lässt sich diese optional mit einem Filzring ausstatten.
Für besonders raue und kalte Umgebungen kann die COMBISTOP S1 als CCV-Ausführung produziert werden. Temperaturen bis -40°C stellen somit kein Problem für die Bremse dar.
Ist ein geändertes Bremsmoment für die Anwendung erforderlich, kann im internen Produktionsprozess ein kundenspezifisch erhöhtes oder verringertes Moment realisiert werden.
Ist eine geänderte Spannung für die Anwendung erforderlich, kann im internen Produktionsprozess eine kundenspezifische Spule mit entsprechender Anschlussspannung realisiert werden.
Soll der Anschluss der Bremse in der Kundenmontage vereinfacht werden, so können unsere Produkte mit anschlussfertigen Kabeln mit Steckern, Kontakten oder auch Aderendhülsen bestückt werden.
Eine Werksbescheinigung 2.1 nach DIN EN 10204, dass die gelieferten Erzeugnisse den Vereinbarungen bei der Bestellung entsprechen, kann auf Kundenwunsch erstellt werden. Diese Bescheinigung wird auf der Grundlage nichtspezifischer Prüfung ausgestellt. Auch eine Werkszeugnis 3.1 nach DIN EN 10204 kann auf Kundenwunsch erstellt werden. Hierbei erfolgt die Bestätigung unter Angabe von Ergebnissen spezifischer Prüfungen, wie zum Beispiel der Drehmomentprüfung.
Technische Daten
| Größe | Kennmoment M2 [Nm] | Min. statisches Moment bei 120 °C M4min120[Nm] | Standardleistung P [W] | Durchmesser [mm] | Durchmesser Nabenbohrung [mm] |
| 00 | 0,25 | 0,15 | 5 | 30 | 7,5 |
| 01 | 0,5 | 0,3 | 6,1 | 35 | 9 |
| 02 | 1 | 0,6 | 7,5 | 41 | 10,5 |
| 03 | 1,9 | 1,1 | 9,4 | 48 | 12,5 |
| 04 | 3,9 | 2,3 | 11,8 | 56 | 15,5 |
| 05 | 7,5 | 4,5 | 15,3 | 66 | 17,5 |
| 06 | 15 | 9 | 20 | 77 | 20,5 |
| 07 | 30 | 18 | 26 | 90 | 24 |
| 08 | 60 | 36 | 33,8 | 102 | 28 |
Standardspannung: 24 V | Sonderspannung: auf Anfrage
Kennmoment nach Konditionierungseinlauf der Reibpartner
