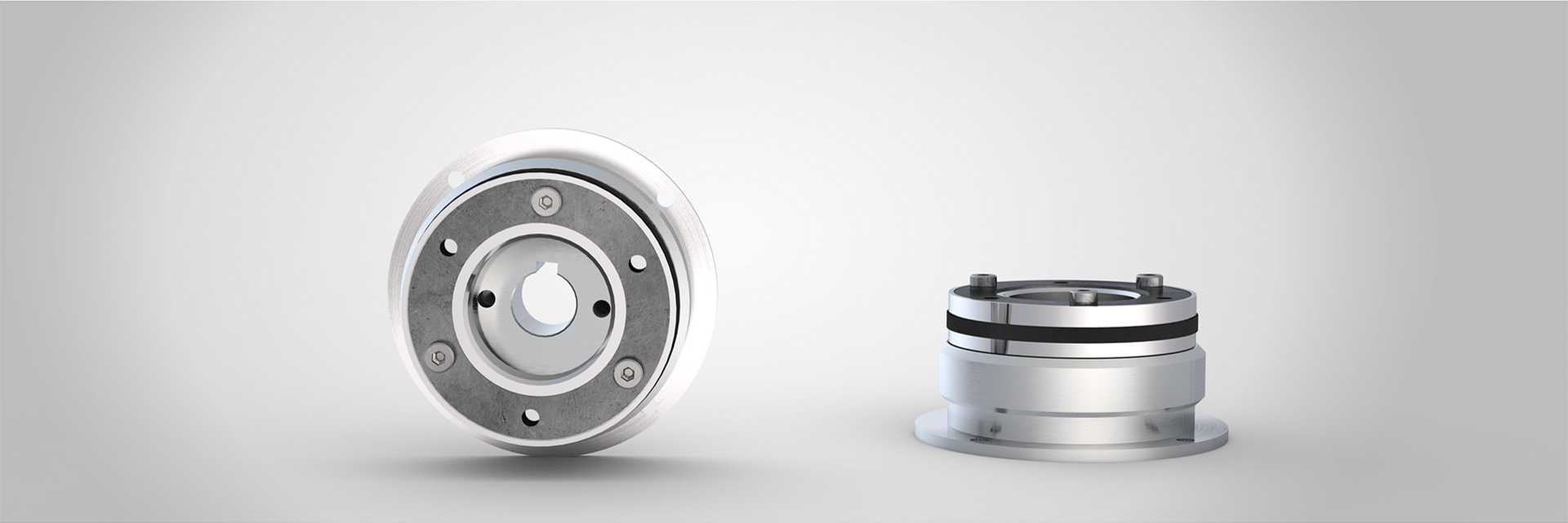

Permanentmagnetkupplung

COMBIPERM PC

Unsere COMBIPERM PC ist eine Permanentmagnet-Kupplung, die im stromlosen Zustand reibschlüssig Drehmoment überträgt. Auf kleinem Bauraum können so hohe Momente zuverlässig übertragen werden. Ein Öffnen der reibschlüssigen Verbindung erfolgt durch das Anlegen einer Spannung, sodass die Kraftwirkung der Dauermagnete aufgehoben wird.

Der Drehmomentbereich der Permanentmagnetkupplung liegt bei 6 Nm bis 120 Nm.

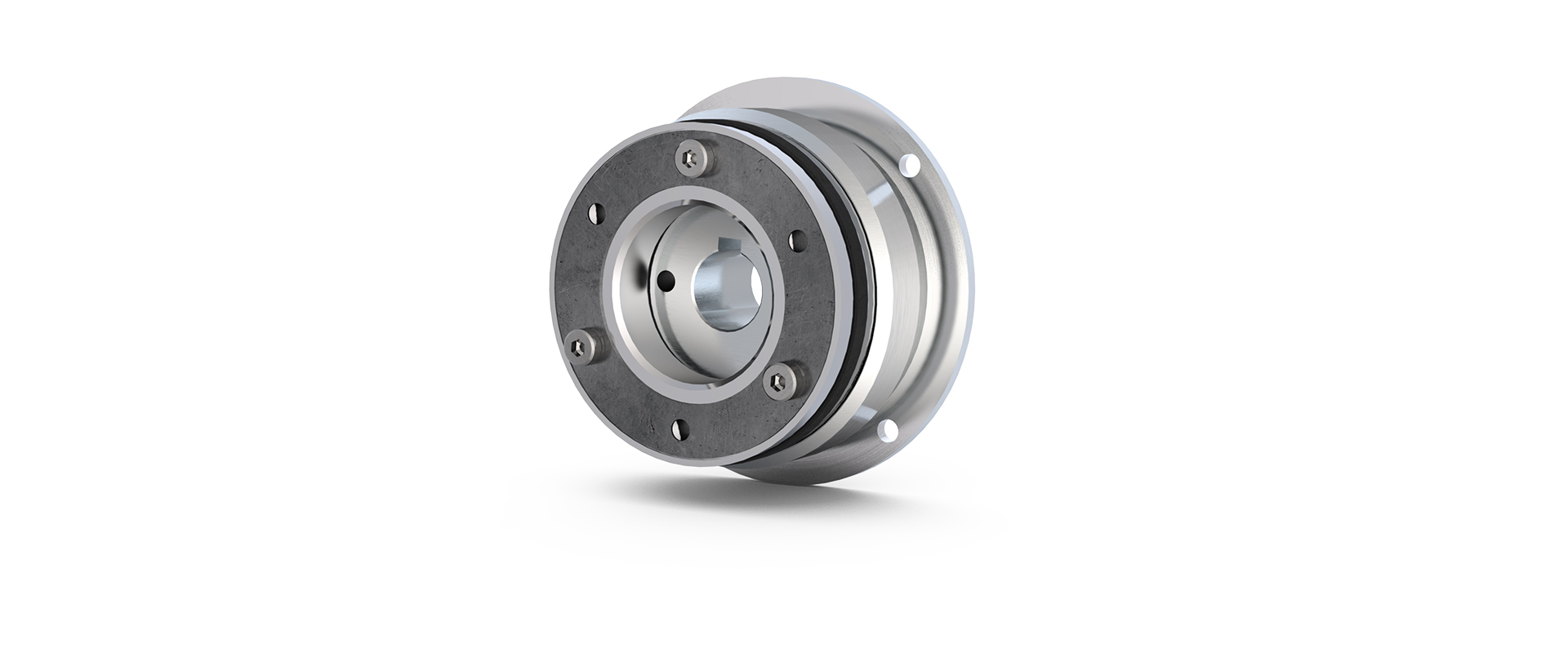

Permanentmagnetkupplung COMBIPERM PC in seitlicher Darstellung

Highlights

7 Baugrößen
Reibschlüssige Drehmomentübertragung
ISO-Klasse F nach VDE 0580
Ausgelegt für S1-Betrieb bzw. 100% Einschaltdauer
Standardspannung 24V

SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!

Nutzen Sie dafür einfach unser Kontaktformular.

Jetzt Kontakt aufnehmen

Optionen

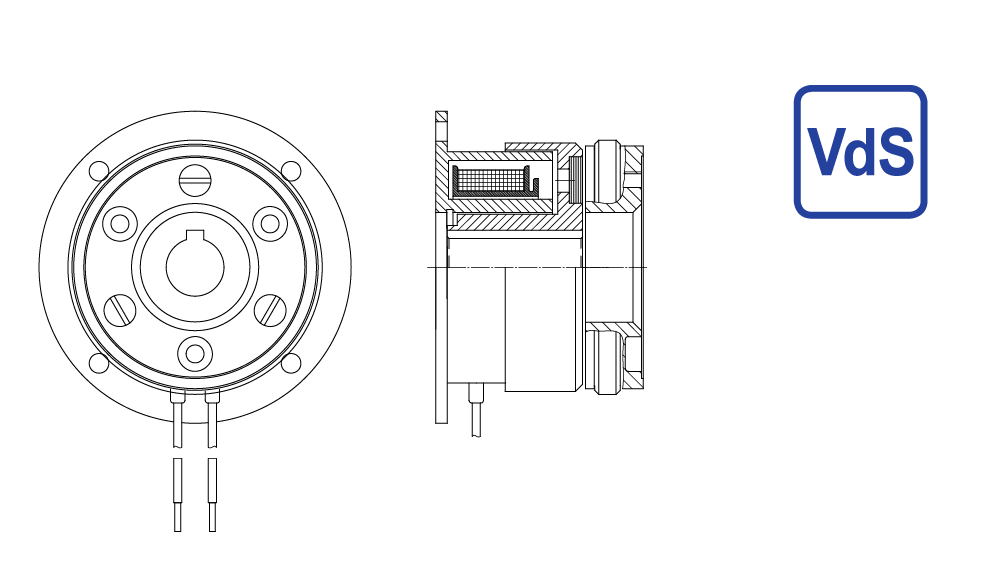

VdS-Zertifizierung der Permanentmagnetkupplung COMBIPERM PC

Die VdS-Überwachung dokumentiert maximale Qualität und Zuverlässigkeit von Produkten und Dienstleistungen. Besonders im Bereich der Sicherheitstechnik und der Tür- und Torantriebe schafft das VdS-Gütesiegel Vertrauen und Verlässlichkeit.

Falls der Standardflansch der COMBIPERM PC nicht zu der Anbausituation passt, so kann sowohl das Anschraublochbild als auch die Lagersitzeindrehung vom Standardflansch kundenspezifisch angepasst werden.

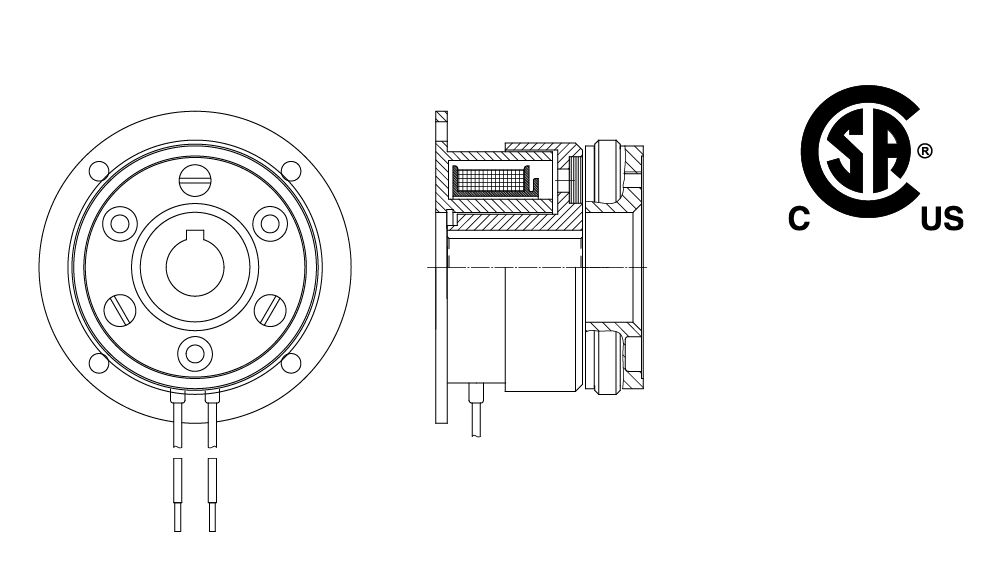

Keb bremsen kupplungen combiperm pc CSA 1000x560

Sollen die Endprodukte auch auf dem kanadischen oder amerikanischen Markt eingesetzt werden, ist eine entsprechende Zertifizierung der COMBIPERM PC möglich.

Ist eine geänderte Spannung für die Anwendung erforderlich, kann im internen Produktionsprozess eine kundenspezifische Spule mit entsprechender Anschlussspannung realisiert werden.

Soll der Anschluss der Bremse in der Kundenmontage vereinfacht werden, so können unsere Produkte mit anschlussfertigen Kabeln mit Steckern, Kontakten oder auch Aderendhülsen bestückt werden.

Eine Werksbescheinigung 2.1 nach DIN EN 10204, dass die gelieferten Erzeugnisse den Vereinbarungen bei der Bestellung entsprechen, kann auf Kundenwunsch erstellt werden. Diese Bescheinigung wird auf der Grundlage nichtspezifischer Prüfung ausgestellt. Auch eine Werkszeugnis 3.1 nach DIN EN 10204 kann auf Kundenwunsch erstellt werden. Hierbei erfolgt die Bestätigung unter Angabe von Ergebnissen spezifischer Prüfungen, wie zum Beispiel der Drehmomentprüfung.

TECHNISCHE DATEN

Größe	Kennmoment M₂[Nm]	Standardleistung [W]	Durchmesser [mm]	max. Rotorbohrung [mm]	max. Nabenbohrung [mm]
03*	1,5	13	54	10	10
05*	3	10	65	15	15
06	6	18	80	20	18
07	12	24	100	25	22
08	24	28	125	30	30
09	50	35	150	35	35
10	120	80	190	50	45

Standardspannung: 24 V | Sonderspannung: auf Anfrage
Kennmoment nach Konditionierungseinlauf der Reibpartner
